Centro de usinagem CNC tipo pórtico，Série LM-3013

Solicite uma cotação

Sobre nós: http://tycncmachine.com.br/3-4-lm-3013-vertical-bridge-gantry-mill.html

Centro de usinagem de dupla coluna

O centro de usinagem portal do tipo LM-3013 é normalmente usado para usinar componentes grandes e complexos, como o caso de estruturas e vigas para aviões, e outras peças de maquinaria pesadas. Este centro de usinagem portal tem rotação direta com velocidade de 6,000rpm e precisão de posicionamento de 0.035/1000mm.

Características técnicas

Modelo	LM-3013
Cursos
Curso do eixo X (mm)	3200
Curso do eixo Y (mm)	1400
Curso do eixo Z (mm)	800
Distância do nariz do eixo arvore à mesa (mm)	120-920
Largura da mesa (mm)	1400
Mesa de trabalho
Dimensões da mesa de trabalho (mm)	3000×1000
Peso máximo sobre a mesa (kg)	5000
Rasgos T (largura - nº de rasgos x distância) (mm)	7-22×150
Eixo árvore
Velocidade indefinida do eixo padrão (rpm)	6000
Cone	BT50φ190
Modo de transmissão do eixo	Transmissão por correia
Potência do eixo (KW)	22
Avanços
Avanço de corte (mm/min)	8000
Avanço rápido (m/min)	10/10/10
Largura da guia linear / número de trilhos (mm)	2-45X2-45Y:Z guia quadrada
Outros
Potência do motor de 3 eixos (KW)	7.0/4.5/7.0
Precisão de posicionamneto(mm)	0.035/1000
Precisão de repetibilidade (mm)	0.025
Sistema de controle	MISUBISHI: M80A/M80B, FANUC:Oi-MF, SINUMERIK 828D
Tanque de refrigeração (bomba) (HP)	0.48
Potência requerida (KVA)	40
Pressão de ar (bar)	6.5
Peso da máquina (t)	23
Dimensão da máquina (mm)	7705×3286×4160

Componentes do centro de usinagem portal

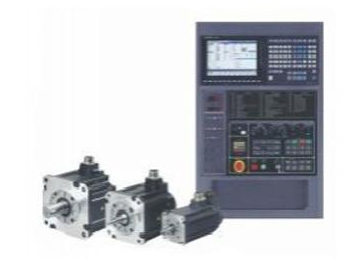

Sistema controle e motor
Guia quadrada

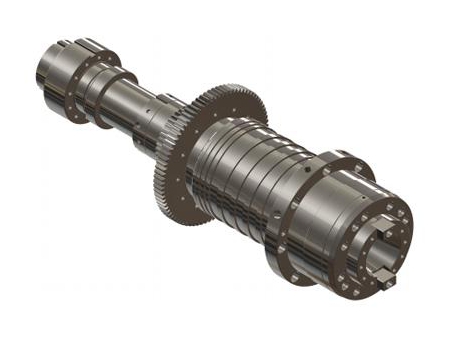

Eixo árvore mecânico, acionamento por engrenagem

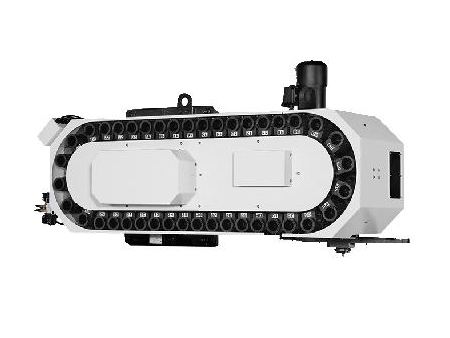

Magazine de ferramentas do tipo corrente

O sistema controle pode ser modificado dependendo das necessidades de cada cliente, assim como também podemos montar a magazine de ferramentas para reservar mais ferramentas. Para informações mais detalhadas pode clicar em cada .
