Centro de usinagem de dupla coluna

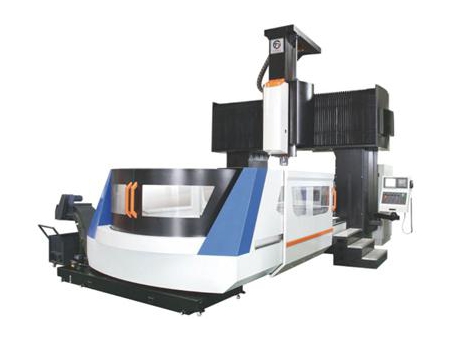

O centro de usinagem portal do tipo LM-3022 tem uma largura de 2200mm e bancada de trabalho de 3000×1800mm com uma capacidade de carga máxima de 8000kg. Este tipo de centro de usinagem portal é usado para usinar peças grandes com formas complexas como estruturas e vigas para aeronaves e peças de maquinaria pesadas.

Características técnicas
Modelo LM-3022
Cursos
Curso do eixo X (mm) 3000
Curso do eixo Y (mm) 2400
Curso do eixo Z (mm) 1000
Distância do nariz do eixo arvore à mesa (mm) 200-1200
Largura da mesa (mm) 2200
Mesa de trabalho
Dimensões da mesa de trabalho (mm) 3000×1800
Peso máximo sobre a mesa (kg) 8000
Rasgos T (largura - nº de rasgos x distância) (mm) 9-22×200
Eixo árvore
Velocidade indefinida do eixo padrão (rpm) 6000
Cone BT50φ190
Modo de transmissão do eixo Transmissão por correia
Potência do eixo (KW) 22
Avanços
Avanço de corte (mm/min) 8000
Avanço rápido (m/min) 12/12/10
Largura da guia linear / número de trilhos (mm) 2-55X2-55Y:Z guia quadrada
Outros
Potência do motor de 3 eixos (KW) 7.0/7.0/7.0
Precisão de posicionamneto(mm) 0.035/1000
Precisão de repetibilidade (mm) 0.025
Sistema de controle MISUBISHI: M80A/M80B, FANUC:Oi-MF, SINUMERIK 828D
Tanque de refrigeração (bomba) (HP) 0.48
Potência requerida (KVA) 45
Air pressure (bar) 6.5
Machine weight (t) 27
Machine dimension (mm) 10260×4950×4800
Componentes do centro de usinagem portal

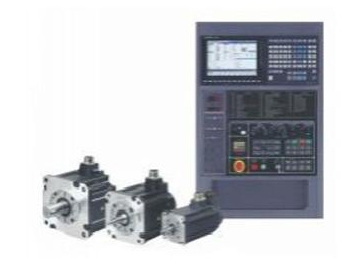

  • Sistema controle e motor
  • Guia quadrada

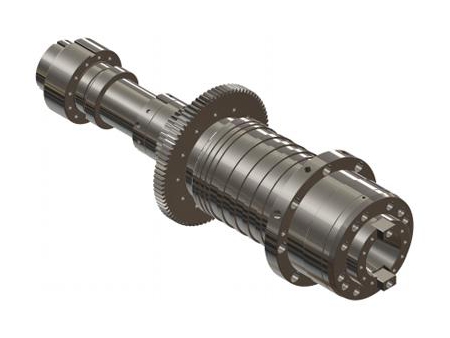

  • Eixo árvore mecânico, acionamento por engrenagem

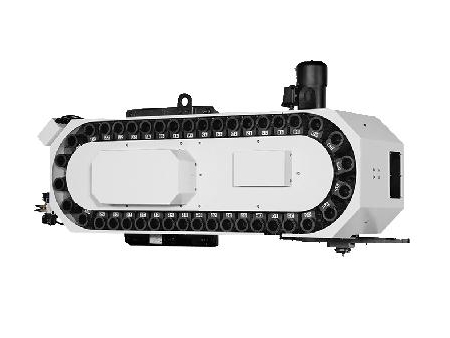

  • Magazine de ferramentas do tipo corrente

O sistema controle pode ser modificado dependendo das necessidades de cada cliente, assim como também podemos montar a magazine de ferramentas para reservar mais ferramentas. Para informações mais detalhadas pode clicar em cada .
