Grampos de fixação KOSMEK GLA

Solicite uma cotação

Sobre nós: http://moldpresscn.com.br/3-5-kosmek-gla-die-clamps.html

Aplicação recomendada
Os grampos KOSMEK GLA são uma versão melhorada da série GW. São usados para processamento de moldes de vários tamanhos. Funcionam a partir de controle remoto do processo de fixação e de movimento de molde.

Esta série de grampos para moldes é usada para a movimentação e fixação de moldes de injeção de plástico, moldes estampados, moldes de fundição, moldes de vidro, borracha, metalúrgicos, entre outros.

Parâmetros técnicos
Opção de modelo de grampos de fixação

Modelo	Capacidade do grampo	Força de aperto 13.7MPa	Impulso deslizante	Pressão de ar corrente	Min T-slot size Tamanho mínimo de ranhura em T	Temperatura de funcionamento	Frequência de operações
Modelo	(kN)	(kN)	(mm)	(MPa)	Min T-slot size Tamanho mínimo de ranhura em T	Temperatura de funcionamento	Frequência de operações
GLA1600	157	157	50~300	0.39~0.49	28	0~70°C	Abaixo de 20 vezes/dia (se necessitar de outro parâmetro contate-nos)
GLA2500	245	245			32
GLA4000	392	392			42
GLA5000	490	392			42

Detalhes

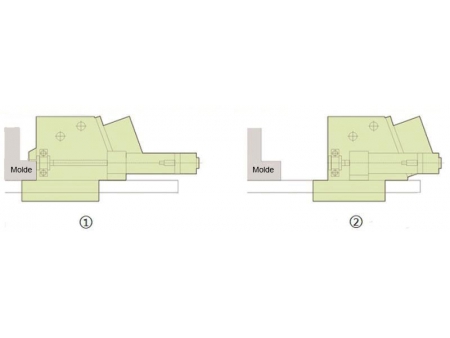

① Fixação (o grampo move-se para a frente)

② Libertação (o grampo move-se para trás)

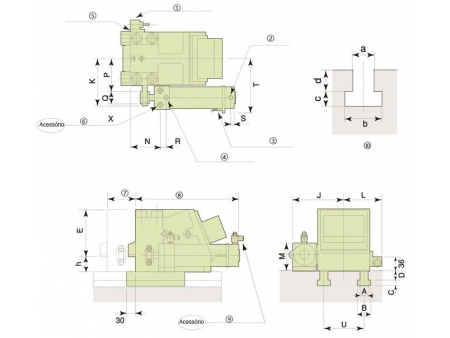

①Botão de confirmação frontal
②Porta de ar para moção para a frente(Rosca Rc)
③Botão de confirmação traseiro
④Porta de ar para moção para trás (Rosca Rc)
⑤Grampos GLA

⑥Parafuso de segurança
⑦Impulso de deslizamento
⑧Impulso de deslizamento +G
⑨Regulador de velocidade
⑩Ranhura em T

Dimensões

Modelo	E	G	J	K	L	M	N	P	Q	R	S	T	U	X
Modelo	E	G	J	K	L	M	N	P	Q	R	S	T	U	Instalação de parafuso	Processamento da rosca Rc
GLA1600	128	178	139	134	108	80.5	85	86	41	16	14	152.5	104	M12X85	M12 profundidade 24	1/4
GLA2500	155	192	166.5	155.5	124	92.6	95	105	46	20	14	181	130	M16X100	M16 profundidade 32	1/4
GLA4000	195	228.5	273	222.5	146.5	149	100	133	120	37.5	19	260	162	M20X160	M20 profundidade 40	1/2
GLA5000	195	228.5	273	222.5	146,5	149	100	133	120	37.5	19	260	162	M20X160	M20 profundidade 40	1/2

Nota

A, B, C, D é decidido pelo tamanho da ranhura em T.
Por favor, indique o tamanho da ranhura em T (a, b, c, d) e espessura dos grampos (h).
O valor de tolerância da dimensão da ranhura em T deve ser inferior a ±0.2mm.
