Máquina dobradeira para chapas de metal, JSZW1000 (Bending fully automated in both directions)

Solicite uma cotação

Sobre nós: http://jgrollformingmachine.com.pt/steel-structure-machine/intelligent-double-bending-amchine.html

Vídeo

A dobradeira dupla inteligente JSZW1000 foi projetada especialmente para o setor de processamento de chapas metálicas. Com dobragem totalmente automatizada em ambas as direções, ela é adequada para dobrar e processar vários componentes, como cumes, beirais, aberturas de portas, aberturas de janelas, plataformas etc. em edifícios com estrutura de aço, bem como bordas e cantos de vários componentes. Também pode ser usada para dobrar e processar chapas de metal em outros setores.

Componentes principais

Technical Parameters

Os grampos e as mesas deslizantes superior/inferior são acionados por cilindros hidráulicos e mecanismo mecânico de eixo síncrono, o que melhora a precisão da sincronização.

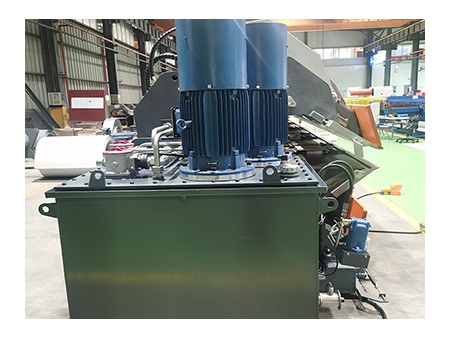

A dobradeira de chapas metálicas adota um sistema hidráulico de frequência variável de bomba dupla, combinado com compensação de pressão e sistema hidráulico de detecção de carga, o que faz com que toda a dobradeira economize energia, seja eficiente e tenha um consumo de energia inferior a 1 kW.

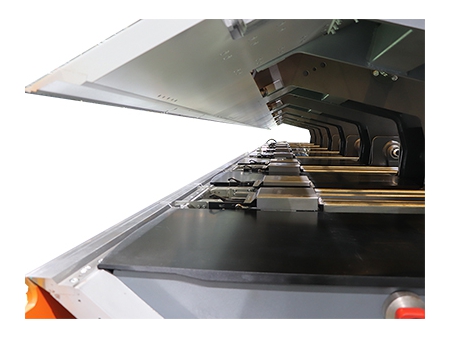

A alimentação do grampo traseiro adota um mecanismo de grampo multisservo flexível, que pode realizar a dobra de bordas em componentes paralelos e componentes irregulares de largura desigual. O exclusivo mecanismo de dobradiça da braçadeira de parada traseira permite a implementação adaptativa de três processos de empurrar, prender e prender com excesso de curso.

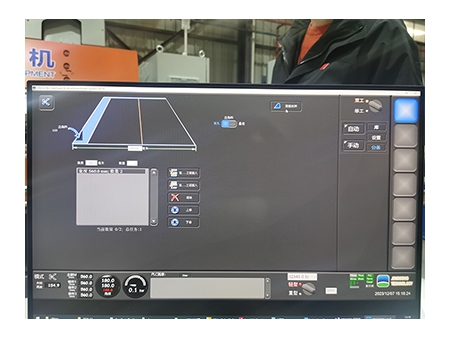

A dobradeira usa um software de controle dedicado de desenvolvimento próprio com uma interface amigável, capaz de programar o diálogo homem-máquina, monitorar em tempo real as situações de trabalho, controlar o plano de produção e outras funções.
Com um cabeçote de corte longitudinal de alta potência, a máquina pode cortar chapas de qualquer largura. O modo de corte permite a rápida programação e execução de requisitos de corte em lote.
Ela utiliza um mecanismo de dobra e inversão de dobradiça dupla para aumentar a rigidez do processo de dobra, permitindo que ela manipule a dobra de chapas grossas com facilidade.
O mecanismo de deslizamento da placa de dobra adota um sistema de lubrificação automática.
A máquina de processamento de chapas metálicas é equipada com um sistema multidirecional de alta velocidade.

Parâmetros técnicos

Item	Parâmetro
Comprimento máximo de flexão	10 m
Profundidade da garganta	1220 mm
Número de unidades de dobragem	8
Número de unidades de fixação traseira	11
Potência do equipamento	33 kW
Potência hidráulica	2×15 kW
Fonte de alimentação	AC380V/50Hz
Temperatura de trabalho	5℃～ 45℃
Pressão hidráulica máxima	14 MPa
Fixação hidráulica	Carga leve: 8 MPa
Ângulo máximo de dobragem	Carga pesada: 12 MPa
Distância máxima de suporte	150°
Distância mínima de suporte	1220 mm
Distância mínima de alimentação do grampo traseiro	10 mm
Velocidade de alimentação da garra traseira	Fixação: 15 mm
Pressão do ar	Empurrar: 10 mm
Velocidade de dobra	Máx. 200 mm/s
Velocidade de fixação	0,6 MPa
Velocidade de corte	6 s
Deslocamento da fixação do cortador longitudinal	150 mm/s
Peso	17 s
Dimensões gerais (C×L×A)	48 mm
