Carcaça de Filtro Multibags de Aço Inoxidável
Solicite uma cotação
Aprimore seus processos de filtragem com nossa carcaça de filtro com várias bolsas. Nosso invólucro de aço inoxidável acomoda de 1 a 24 bolsas de filtro, o que o torna ideal para estágios de pré-filtragem e de filtragem grossa. Projetada de acordo com os padrões de vasos de pressão e fabricada com critérios de qualidade rigorosos, nossa carcaça de filtro garante segurança, confiabilidade e desempenho de vedação ideal. A estrutura do braço de rolamento simplifica a operação, permitindo fácil manutenção.
Materiais de construção
| Carcaça do filtro e sistema de filtro | 304/316L |
| Parafuso ocular | 304/316L |
| Pernas | 304/316L |
| Anel O | Silicone/borracha fluorada/EPDM/PTFE |
Métodos de Conexão
| Conexão | Parafuso ocular |
| Entrada/Saída | Flange |
| Medidor de pressão | M14*1.5 |
| Método de entrada | Entrada superior, entrada lateral, saco múltiplo |
Tratamento de Superfície
| Tipo de polimento | Polimento de espelhos/ Polimento eletrolítico/ Jateamento de areia |
| Precisão de polimento | Parede interna 0,6 μm/ Parede externa 0,8 μm |
| Bolsa 0,6μm |
Especificações
| Pressão de projeto | 0.6Mpa/1.0Mpa |
| Temperatura operacional máximo | 130℃ |
Dimensões da bolsa
| Bolsa tamanho 1 | 180*420mm |
| Bolsa tamanho 2 | 180*810mm |
| Escolha um núcleo único ou vários núcleos com base nas taxas de fluxo | |
Dimensões do compartimento do filtro de mangas de entrada superior
| Especificações | Bolsa tamanho 1 | Bolsa tamanho 2 |
| A Altura total (excluindo o manômetro) (mm) | 788 | 1108 |
| B Distância do centro de entrada (mm) | 280 | 280 |
| C Diâmetro (mm) | 219 | 219 |
| D Altura da folga de entrada (mm) | 743 | 1063 |
| E Altura livre da saída (mm) | 150 | 150 |
- Polimento espelhado interno e externo, alcançando uma rugosidade de contato de 0,6 μm, atendendo a rigorosos padrões de higiene.
- A tampa da extremidade garante a vedação ideal, aumentando a eficiência da filtragem.

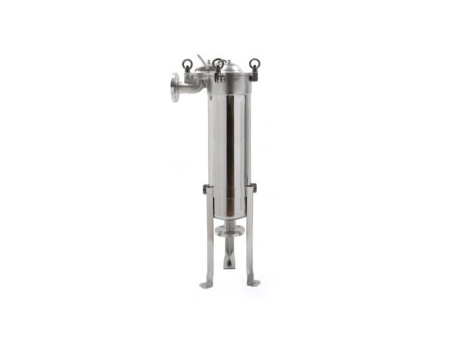

Dimensões do compartimento do filtro de mangas de entrada lateral
| Especificações | Bolsa tamanho 1 | Bolsa tamanho 2 |
| A Altura total (excluindo o manômetro) (mm) | 897 | 1237 |
| B Distância do centro de entrada (mm) | 180 | 180 |
| C Diâmetro (mm) | 219 | 219 |
| D Altura da folga de entrada (mm) | 795 | 1135 |
| E Altura livre da saída (mm) | 150 | 150 |
- Polimento espelhado interno e externo, alcançando uma rugosidade de contato de 0,6 μm, atendendo a rigorosos padrões de higiene.
- Nossas configurações "lateral para dentro, inferior para fora" e "lateral para dentro, lateral para fora" economizam espaço com eficiência, apresentando um design econômico e racional.

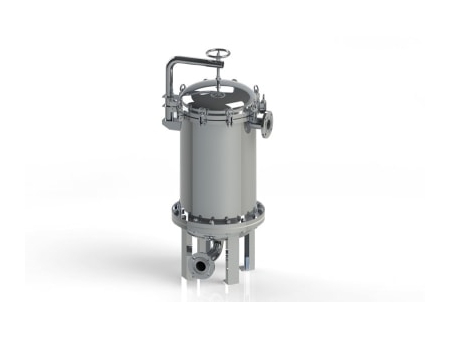

Dimensões do compartimento do filtro Multi-Bag
| Especificações | 3 bolsas | 4 bolsas | 6 bolsas | 8 bolsas | 10 bolsas | ||
| Bolsa tamanho 1 | Bolsa tamanho 2 | Bolsa tamanho 1 | Bolsa tamanho 2 | Bolsa tamanho 2 | Bolsa tamanho 2 | Bolsa tamanho 2 | |
| A Altura total (excluindo o manômetro) (mm) | 1670 | 1990 | 1730 | 2050 | 2170 | 2220 | 2320 |
| B Distância do centro de entrada (mm) | 300 | 300 | 350 | 350 | 430 | 480 | 580 |
| C Diâmetro (mm) | 450 | 450 | 550 | 550 | 700 | 800 | 1000 |
| D Altura da folga de entrada (mm) | 1100 | 1420 | 1130 | 1450 | 1450 | 1465 | 1515 |
| E Altura livre da saída (mm) | 350 | 350 | 350 | 350 | 350 | 350 | 350 |
- O projeto com braço de rolamento e parafuso de olhal garante uma operação suave e fácil manutenção.
- As configurações versáteis, que variam de 3 a 24 produtos de filtro de mangas, oferecem projetos compactos, minimizando a área ocupada e atendendo a diversas taxas de fluxo.
- O mecanismo de equilíbrio de peso assistido por mola na tampa da extremidade simplifica a abertura, especialmente adequado para instalações de filtros de mangas maiores.
Aplicações
- Filtragem de tintas de eletrodeposição, filtragem de processos de desengorduramento, filtragem de pigmentos metálicos.
- Filtragem de circulação de fluidos de resfriamento, filtros de cartuchos de máquinas de óleo à prova de ferrugem com moagem ultrafina.
- Filtragem de águas de processo, xarope e outras matérias-primas.
- Filtragem de água pura, filtragem de lama química.
- Filtragem de gel.
