Prensa dobradeira servoelétrica CNC
Série EPP
Série EPP

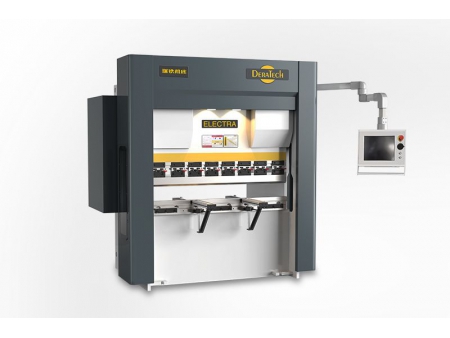

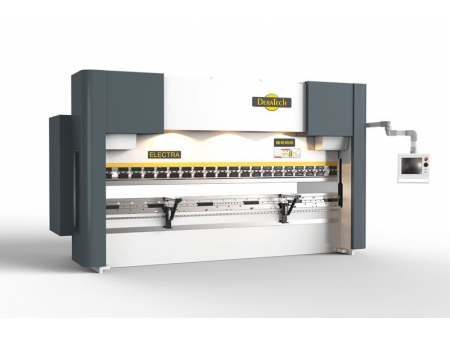

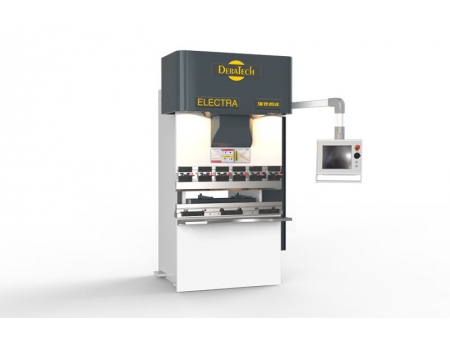

A prensa dobradeira servoelétrica CNC da série EPP é uma dobradeira servoelétrica recém-desenvolvida que supera as limitações dos modelos servoelétricos anteriores. É também a invenção patenteada da nossa empresa (ZL202011465863.8), com muitos recursos e vantagens inovadoras que atendem à demanda atual do mercado:
- A combinação de servomotor de alto desempenho e fuso de esferas de alta carga garante alta precisão de dobra, alta eficiência de conversão de energia e uma velocidade de prensagem de até 60 mm/s.
- O sistema de lubrificação automática protege efetivamente os componentes da transmissão e reduz as falhas mecânicas.
- Livre dos problemas de vazamento de petróleo das dobradeiras tradicionais, resultando em baixos custos de manutenção.
- EPP-35/1250
Freio de prensa elétrico - EPP-50/1650
Freio de prensa elétrico - EPP-130/4100
Freio de prensa elétrico
- Processamento de paredes de cortina de alumínio
- Processamento de dobra de aço inoxidável
- Processamento de dobra de gabinetes/armários
- Dobra de utensílios de cozinha
- Processamento de componentes de máquinas agrícolas
- Manutenção de veículos
- Processamento de componentes de máquinas de engenharia
- Processamento de componentes de elevadores
- Processamento de pequenos eletrodomésticos (incluindo luminárias)
(capacidade de dobra: 30 a 160 toneladas)
| Modelo | Força (kN) | A | B | C | D | E | Potência média (kW) | Curso do eixo X (mm) | Curso do eixo R (mm) | Velocidade máxima (mm/s) | Dimensões (C*L*A) (mm) | Peso (kg) | ||
| Comprimento máximo de flexão (mm) | Distância entre as colunas (mm) | Profundidade da garganta (mm) | Curso do cilindro (mm) | Altura da abertura (mm) | Aproximação | Velocidade de trabalho | Velocidade de retorno | |||||||
| 300 | 1250 | 900 | 200 | 180 | 430 | 1.1 | 450 | 100 | 200 | 0-30 | 200 | 1650*1450*2610 | 3500 | |
| 400 | 1300 | 900 | 300 | 200 | 470 | 2.3 | 450 | 100 | 200 | 0-30 | 200 | 1880*1610*2490 | 4400 | |
| 500 | 1650 | 1200 | 300 | 200 | 470 | 2.4 | 450 | 100 | 200 | 0-30 | 200 | 2180*1610*2490 | 4800 | |
| 600 | 2050 | 1700 | 300 | 200 | 470 | 2.6 | 450 | 200 | 200 | 0-30 | 200 | 2680*1610*2560 | 5400 | |
| 700 | 2500 | 2000 | 300 | 200 | 470 | 2.7 | 450 | 200 | 200 | 0-30 | 200 | 2990*1610*2545 | 6800 | |
| 1100 | 2500 | 2000 | 400 | 250 | 525 | 3.9 | 600 | 200 | 200 | 0-30 | 200 | 3000*1860*3035 | 10200 | |
| 1100 | 3200 | 2700 | 400 | 250 | 525 | 3.9 | 600 | 200 | 200 | 0-30 | 200 | 3900*1860*3035 | 11600 | |
| 1100 | 4100 | 3600 | 550 | 250 | 540 | 3.9 | 600 | 200 | 200 | 0-30 | 200 | 4800*2010*3050 | 13500 | |
| 1300 | 2500 | 2000 | 400 | 250 | 525 | 4.8 | 600 | 200 | 200 | 0-30 | 200 | 3000*1860*3035 | 10300 | |
| 1300 | 3200 | 2700 | 400 | 250 | 525 | 4.8 | 600 | 200 | 200 | 0-30 | 200 | 3900*1860*3035 | 11700 | |
| 1300 | 4100 | 3600 | 550 | 250 | 540 | 4.8 | 600 | 200 | 200 | 0-30 | 200 | 4800*2010*3050 | 13900 | |
| 1300 | 5100 | 4600 | 550 | 250 | 540 | 4.8 | 600 | 200 | 200 | 0-30 | 200 | 5600*2010*3050 | 17000 | |
| 1300 | 6100 | 5600 | 550 | 250 | 540 | 4.8 | 600 | 200 | 200 | 0-30 | 200 | 6800*2010*3120 | 19200 | |
| 1600 | 2500 | 2000 | 400 | 250 | 525 | 4.8 | 600 | 200 | 150 | 0-30 | 150 | 3000*2000*3150 | 11800 | |
| 1600 | 3200 | 2700 | 400 | 250 | 525 | 4.8 | 600 | 200 | 150 | 0-30 | 150 | 3900*2000*3150 | 13200 | |
| 1600 | 4100 | 3600 | 400 | 250 | 525 | 4.8 | 600 | 200 | 150 | 0-30 | 150 | 4800*2000*3150 | 15500 | |
| 1600 | 5100 | 4600 | 400 | 250 | 525 | 4.8 | 600 | 200 | 150 | 0-30 | 150 | 5600*2010*3200 | 19000 | |
| 1600 | 6100 | 5600 | 400 | 250 | 525 | 4.8 | 600 | 200 | 150 | 0-30 | 150 | 6800*2010*3250 | 21000 | |
Observação: 1 A bancada de trabalho com ★ no canto superior direito não tem dispositivo de compensação mecânica
- Dispositivo de fixação rápida de precisão
Equipado com grampos rápidos de precisão, ele reduz efetivamente o tempo necessário para a troca de ferramentas, melhora a eficiência da produção e tem maior capacidade de suporte de carga.
- Estrutura de backgauge de liga de alumínio leve e compacta
Configuração padrão para o modelo de 25 a 35 toneladas
- Estrutura de backgauge precisa e estável
Configuração padrão para o modelo de 50 a 130 toneladas
- Palete frontal móvel
Configuração padrão para o modelo de 100 a 130 toneladas
- Palete fixo: Leve e compacto, fácil de mover
Configuração padrão para o modelo de 50-70 toneladas
- Dispositivo de compensação mecânica de alta precisão
Equipado com um sistema de compensação de cunha de alta precisão controlado por um sistema CNC, ele fornece uma compensação precisa para garantir uma precisão de dobra estável.
- Unidade de medição
Equipada com uma régua de grade europeia altamente conceituada, com resolução de até 5um, essa unidade pode obter detecção síncrona de alta precisão de precisão de curvatura.
- Sistema autolubrificante
Ele evita o desgaste do fuso de esferas, oferece proteção contra a corrosão da superfície e garante uma vedação estanque contra poeira.
- Mecanismo de conexão especial entre o controle deslizante superior e o fuso de esferas
A placa deslizante superior é conectada por meio de um mecanismo especial para proteger efetivamente o componente móvel central, o fuso de esferas, garantindo a operação suave da máquina.
- Tecnologia de estrutura de transmissão combinada com acionamento múltiplo
Devido a fatores como impacto da carga, deformação e carga tendenciosa, os servofreios elétricos são normalmente limitados a pequenas tonelagens. Para atingir capacidades de tonelagem maiores, ainda existem certos gargalos técnicos. No entanto, aplicamos com sucesso a inovadora tecnologia de estrutura de acionamento combinada com vários acionamentos, o que aumenta significativamente a capacidade de carga útil das prensas dobradeiras. Esse avanço amplia ainda mais o escopo de aplicação da tecnologia de servo elétrico no setor de dobra de chapas metálicas.
- Suíça CYBELEC CybTouch 12
Tela sensível ao toque de 12 polegadas
Sistema de freio de prensa CNC DH15P
