Prensa dobradeira híbrida com duplo servo CNC
Série CBB-D
Série CBB-D
- Alta eficiência e velocidade rápida: ao usar dois servomotores independentes para controlar o bloco deslizante e um circuito hidráulico avançado, a velocidade de trabalho do bloco deslizante é aumentada, reduzindo o tempo de resposta e melhorando a eficiência.
- Economia de energia: Com servos duplos e tanques de óleo duplos, ela economiza aproximadamente 50% do consumo de petróleo em comparação com as dobradeiras hidráulicas tradicionais, além de prolongar o tempo de uso do óleo hidráulico.
- Baixo nível de ruído: O uso de servos duplos reduz significativamente o ruído durante a produção.

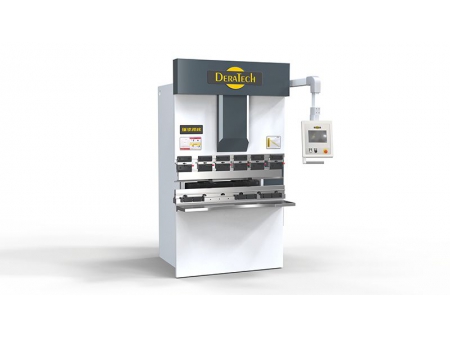

- CBB-35/1250D

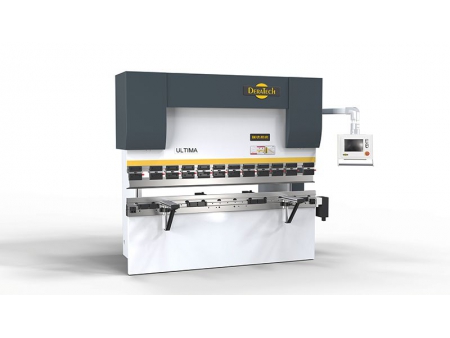

Freio de prensa híbrido - CBB-70/2500D
Freio de prensa híbrido
- Processamento de paredes de cortina de alumínio
- Processamento de dobra de aço inoxidável
- Processamento de dobra de gabinetes/armários
- Dobra de utensílios de cozinha
- Processamento de componentes de máquinas agrícolas
- Manutenção de veículos
- Processamento de componentes de máquinas de engenharia
- Processamento de componentes de elevadores
- Processamento de pequenos eletrodomésticos (incluindo luminárias)

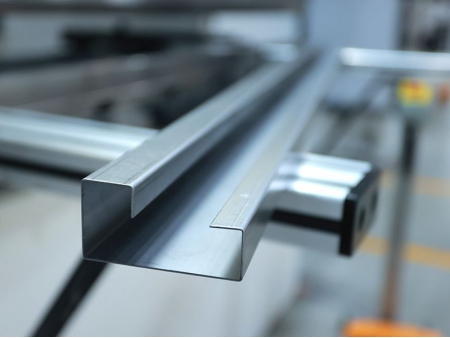

Todos os setores que exigem processamento de dobramento de chapas metálicas.
Combine com um robô (célula de dobragem automática) para fábricas inteligentes para obter maior eficiência.
(capacidade de flexão: 35 a 70 toneladas)
| Modelo | Força (kN) | A | B | C | D | E | Potência principal (kW) | Volume de petróleo (L) | Curso do eixo X (mm) | Curso do eixo R (mm) | Velocidade máxima (mm/s) | Dimensões (C*L*A) (mm) | Peso (kg) | ||||
| Comprimento máximo de flexão (mm) | Distância entre as colunas (mm) | Profundidade da garganta (mm) | Curso do cilindro (mm) | Altura da abertura (mm) | Velocidade de aproximação | Velocidade de trabalho | Velocidade de retorno | ||||||||||
| CBB-35/1250D★ | 350 | 1250 | 900 | 200 | 120 | 385 | 3.7 | 70 | 450 | 100 | 250 | 0-20 | 250 | 1650 | 1210 | 2245 | 2900 |
| CBB-50/1650D★ | 500 | 1650 | 1200 | 300 | 120 | 385 | 2 ×3.7 | 2 ×70 | 450 | 100 | 250 | 0-20 | 250 | 2180 | 1340 | 2385 | 4300 |
| CBB-60/2050D★ | 600 | 2050 | 1500 | 300 | 120 | 385 | 2 ×3.7 | 2 ×70 | 450 | 100 | 250 | 0-20 | 250 | 2680 | 1340 | 2385 | 4600 |
| CBB-70/2500D | 700 | 2500 | 2000 | 300 | 120 | 400 | 2 ×3.7 | 2 ×70 | 450 | 200 | 250 | 0-20 | 250 | 2990 | 1370 | 2385 | 5900 |
Observação: 1 A bancada de trabalho com ★ no canto superior direito não tem dispositivo de compensação mecânica

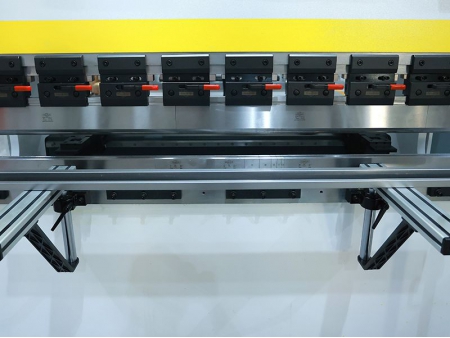

- Grampos rápidos de carga e descarga verticais
Equipado com grampos rápidos de precisão, ele reduz efetivamente o tempo de troca de ferramentas, melhora a eficiência da produção e tem maior capacidade de suporte de carga.
- Estrutura de backgauge precisa e estável
A estrutura de trilho de guia linear duplo garante a precisão do posicionamento. O projeto de parada em vários níveis aumenta a faixa de posicionamento.
- Estrutura de backgauge fácil
Configuração padrão para o modelo de 30 a 50 toneladas
- Dispositivo de compensação da deformação da garganta
Garante a precisão da dobra e evita efetivamente a interferência de colisão com peças de trabalho fora do padrão por meio da unidade de detecção.
- Dispositivo de compensação mecânica
Equipado com um sistema de compensação de cunha de alta precisão controlado por um sistema CNC, ele fornece uma compensação precisa para garantir uma precisão de dobra estável.
- Palete frontal móvel
Ele se move ao longo do trilho de guia linear e pode ser parado em qualquer posição, auxiliando no trabalho de dobra para tornar o processo confortável e eficiente.
- Tecnologia híbrida elétrica a óleo de servo duplo
(Patente nº: 2017112435900)
O sistema híbrido servo elétrico a petróleo duplo opera de forma rápida e suave, com uma velocidade de resposta que supera o controle de válvula proporcional. Esse sistema também apresenta baixo ruído e alta eficiência. - Sistema CNC
Suíça CYBELEC CybTouch 8
Suíça Cybelec CT8 (padrão nos modelos CBB-D) - Sistema CNC
Suíça CYBELEC CybTouch 12
Suíça Cybelec CT12 (padrão nos modelos UBB-D)
