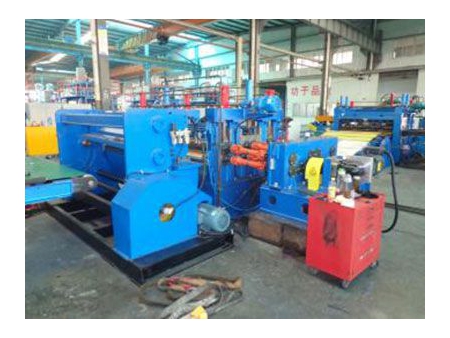

Esta linha de corte longitudinal é um equipamento especial para desenrolar, nivelar, cortar e empilhar a chapa de aço de acordo com a exigência do cliente. Consiste principalmente em desenrolador, sistema de nivelamento, sistema de alimentação, sistema de corte, sistema de transporte, sistema de empilhamento e assim por diante.

Podemos projetar e fabricar nossas linhas de corte sob medida para atender às especificações necessárias do cliente.

Características performáticas
    1. Rebobinador de chapas
      usado para remover as juntas de papel das bobinas de chapas.
    1. Carro de carregamento de bobina
      Move-se horizontalmente e verticalmente, pode ser usado levantando as bobinas.
      Faixa de elevação do cilindro: 450mm
      OD da bobina: Máx: 001800mm / Min: Φ1000mm
      Largura da bobina: Máx: 1600mm
      Capacidade máxima de carga: 15T

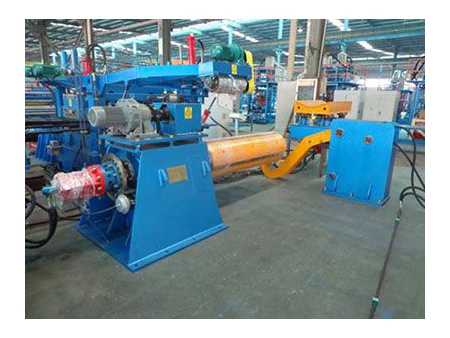

    1. Decoiler
      O desbobinador cantilever é equipado com mandril expansível hidráulico. Existe um sistema de freio pneumático do tipo disco para controlar o desbobinador de acordo com a velocidade da máquina principal em caso de afrouxamento da bobina.
      ID adequado da bobina: Φ508, Φ610, Φ762
      Largura da bobina: Máx. 1600mm
      Capacidade máxima de carga: 15T
    1. Dispositivo de alimentação de chapas
      O cilindro hidráulico controla a elevação do rolo de prensagem. O motor AC2.2kw acionará o rolo e alimentará a lâmina no nivelador. O alisador endireitará a cabeça da chapa; é controlado por cilindro hidráulico.

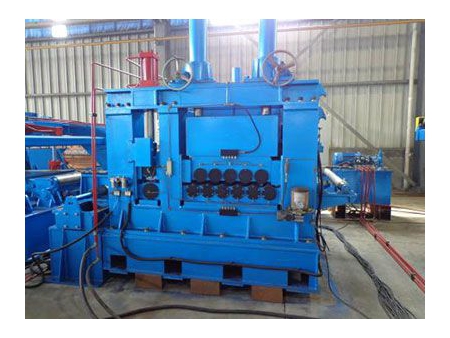

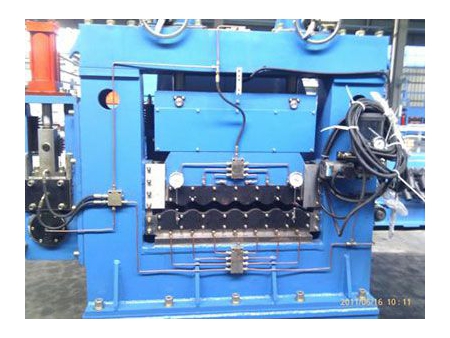

    1. Rolo de aperto e nivelador
      Adota 15 rolos de nivelamento, 2 rolos de passo, 8 unidades de suporte de rolos, dispositivo de acionamento e estrutura superior e inferior

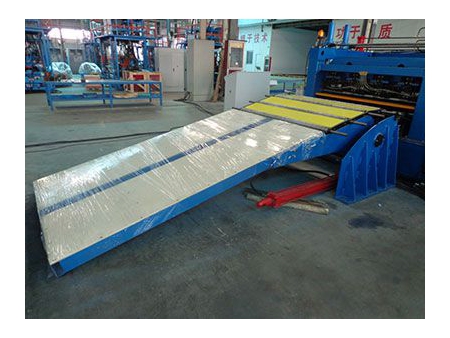

    1. Loop
      O loop é usado para ajustar a velocidade da bobina quando entra no dispositivo de medição.
Mais detalhes
  • O segundo nivelador

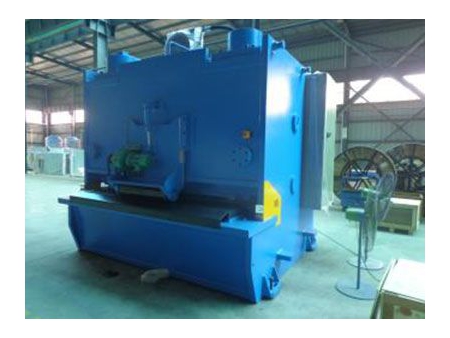

  • Shearer

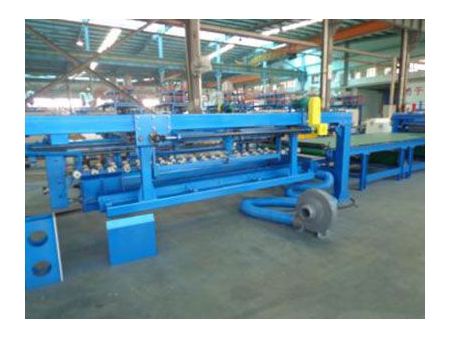

  • Dispositivo de empilhamento
  • Sistema de lubrificação
Parâmetros técnicos
Modelo
JH-3×1600
JH-6×1600
JH-10×1600
JH-12×2000
JH-16×2200
JH-20×2200
JH-30×2200
Espessura (mm) 0.5-3.0 1.5-6.0 2.5-10 3.0-12 4.0-16.0 5.0-20 7.5-30
Peso da bobina 35 30 35 35 35 40 40
Largura (mm) 800-1600 800-1600 800-1600 1000-2000 1000-2200 1000-2200 1000-2200
Quantidade de rolos de nivelamento ≥15 ≥13 ≥11 ≥11 ≥9 ≥9 ≥9
Velocidade da linha (metro / minuto) 0-60 0-40 0-30 0-30 0-20 0-20 0-20
Potência (KW) 90 155 240 255 255 305 460
Área mecânica (m) 8×30 8×35 8×30 10×32 10×53 10×55 10×56
Especificação do material da bobina cortada Material cortado Aço carbono comum, aço inoxidável, chapa revestida a cores e aço comum galvanizado
Largura da bobina (mm) 200-650 600-1350 600-1600
Espessura da bobina 0.2-2.0 mm 0.2-2.0 mm 0.3-3.0 mm
Peso da bobina (T) 6 15 15
Velocidade da linha (m/min) 15-50 m/min 15-50 m/min 15-60 m/min
Comprimento de corte (mm) 300-1500 600-2500 1000-4000
Potência (kw) 75 95 110
Área mecânica (M) 4×16 7×20 9×26
