Centro de usinagem CNC tipo pórtico，Série LM-3025

Solicite uma cotação

Sobre nós: http://tycncmachine.com.br/3-7-lm-3025-cnc-milling-machine.html

Centro de usinagem de dupla coluna

O eixo árvore do centro de usinagem portal, LM-3025 usa transmissão por correia com rotação de 6000rpm. Com uma precisao de posicionamento de 0.035/1000mm, faz dos produtos usinados portadores de alta precisão e alta velocidade. Esta máquina é mais usada para usinagem de componentes grandes e complexos em indústrias automotivas, aéreas, de molde plásticos, entre outras.

Características técnicas

Modelo	LM-3025
Cursos
Curso do eixo X (mm)	3000
Curso do eixo Y (mm)	2700
Curso do eixo Z (mm)	1000
Distância do nariz do eixo arvore à mesa (mm)	200-1200
Largura da mesa (mm)	2500
Mesa de trabalho
Dimensões da mesa de trabalho (mm)	3000×2100
Peso máximo sobre a mesa (kg)	8000
Rasgos T (largura - nº de rasgos x distância) (mm)	9-28×220
Eixo árvore
Velocidade indefinida do eixo padrão (rpm)	6000
Cone	BT50φ190
Modo de transmissão do eixo	Transmissão por correia
Potência do eixo (KW)	22
Avanços
Avanço de corte (mm/min)	8000
Avanço rápido (m/min)	12/12/10
Largura da guia linear / número de trilhos (mm)	2-55X2-55Y:Z guia quadrada
Outros
Potência do motor de 3 eixos (KW)	7.0/7.0/7.0
Precisão de posicionamneto(mm)	0.035/1000
Precisão de repetibilidade (mm)	0.025
Sistema de controle	MISUBISHI: M80A/M80B, FANUC:Oi-MF, SINUMERIK 828D
Tanque de refrigeração (bomba) (HP)	0.48
Potência requerida (KVA)	45
Pressão de ar (bar)	6.5
Machine weight (t)	30
Dimensão da máquina (mm)	12860×4320×4600

Componentes do centro de usinagem portal

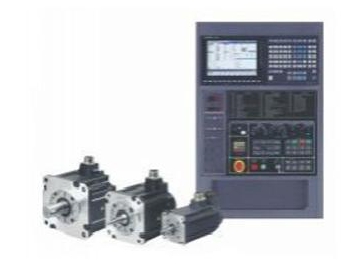

Sistema controle e motor
Guia quadrada

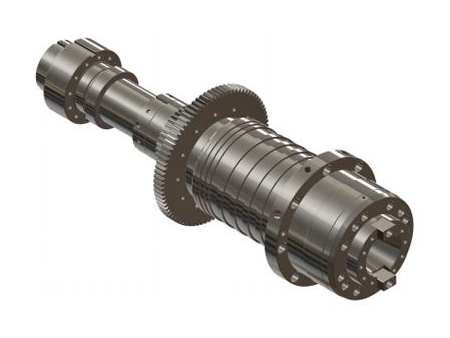

Eixo árvore mecânico, acionamento por engrenagem

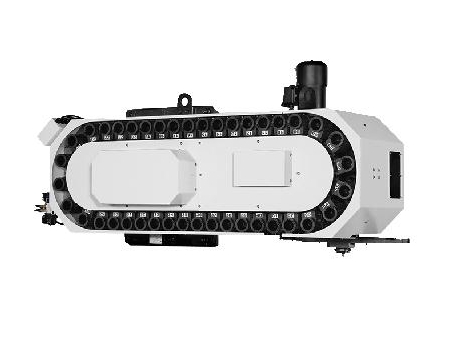

Magazine de ferramentas do tipo corrente

O sistema controle pode ser modificado dependendo das necessidades de cada cliente, assim como também podemos montar a magazine de ferramentas para reservar mais ferramentas. Para informações mais detalhadas pode clicar em cada .
